I-PEX|CABLINE ®- CA/20633 Series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt khai thác đồng trục được sản xuất bởi I-PEX: 0.4mm pitch, ngang kiểu cắm, cực kỳ tốt kết nối cùng trục với khóa cơ học, CABLINE ®- CA/20633 loạt cực kỳ tốt cùng trục kết hợp với cực kỳ tốt cùng trục (AWG): #38 #40 #42 #44 #46 dây nịt kết hợp.
1.Nhật Bản I-PEX | CABLINE ®- Thông số kỹ thuật và tính năng kết nối được sử dụng bởi CA/20633 series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt cùng trục chùm và hình ảnh:
0,4 mm Pitch Horizontal Wafer Kiểu kết nối cực kỳ tốt với khóa cơ khí
Truyền tải tốc độ cao, Thunderbolt ™ Lý tưởng cho các ứng dụng 3 (20 Gbps/lane)
Khóa cơ học ngăn chặn đầu nối không hoàn toàn nhúng và rơi/không nhúng
CABLINE ®- CA loạt nhiều kết nối tùy chọn
Khoảng cách tiếp xúc (mm): 0,400
Height: 1.10 Max (1.00 Nom.) ,
Số pin có sẵn: 10 12 20 30 40 50 60
Đồng trục cực tốt (AWG): #38 #40 #42 #44 #46
Loại nhúng: Ngang
2.Nhật Bản I-PEX | CABLINE ®- CA/20633 Series|10P/12P/20P/30P/40P/50P/60P Danh sách số mô hình kết nối được sử dụng cho các chùm trục cực tốt:
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 10 | 20633-310T-01S | |
| 12 | 20633-212T-01S | ||
| 20 | 20633-220T-01S | ||
| 30 | 20633-230T-01S | ||
| 40 | 20633-240T-01S | ||
| 50 | 20633-250T-01S | ||
| 60 | 20633-260T-01S | ||
| Plug parts | PLUG HOUSING | 10 | 20634-210T-02 |
| 12 | 20634-112T-02 | ||
| 20 | 20634-120T-02 | ||
| 30 | 20634-130T-02 | ||
| 40 | 20634-140T-02 | ||
| 50 | 20634-150T-02 | ||
| 60 | 20634-160T-02 | ||
| PLUG SHELL | 10 | 2764-0101-003 | |
| 12 | 2764-0121-002 | ||
| 20 | 2764-0201-002 | ||
| 30 | 2764-0301-002 | ||
| 40 | 2764-0401-002 | ||
| 50 | 2764-0501-002 | ||
| 60 | 2764-0601-002 | ||
| PLUG PULL BAR | 10 | 2766-0101 | |
| 12 | 2766-0121 | ||
| 20 | 2766-0201 | ||
| 30 | 2766-0301 | ||
| 40 | 2766-0401 | ||
| 50 | 2766-0501 | ||
| 60 | 2766-0601 | ||
| RECEPTACLE | 10 | 20525-210E-02 | |
| 12 | 20525-012E-02 | ||
| 20 | 20525-020E-02 | ||
| 30 | 20525-030E-02 | ||
| 40 | 20525-040E-02 | ||
| 50 | 20525-050E-02 | ||
| 60 | 20525-060E-02 | ||
3.Nhật Bản I-PEX | CABLINE ®- Sơ đồ cấu trúc cực kỳ tốt/đường kính đường kính đường dây được sử dụng bởi CA/20633 series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt
4.Nhật Bản I-PEX | CABLINE ®- Mô tả ngắn gọn về quy trình sản xuất khai thác đồng trục cực tốt CA/20633 Series | 10P/12P/20P/30P/40P/50P/60P:
Quy trình chính để chuẩn bị khai thác dây:
4.1: Chuẩn bị lắp ráp cáp
4.2: Lắp ráp cáp vào lắp ráp cơ thể nam và hàn dây trần vào thiết bị đầu cuối tín hiệu nam
4.3: Lắp ráp khóa định vị (hoặc khóa) các bộ phận nam
4.4: Bao gồm nhà ở nam, hàn các khu vực cần thiết để hoàn thành khai thác nam
Đầu tiên, tiền xử lý cực kỳ tốt cùng trục để tạo điều kiện lắp ráp khai thác dây. Cáp được xử lý trước được gọi là cáp lắp ráp. Tiền xử lý này đơn giản hóa quá trình hàn cáp cho đầu nối và cải thiện sự ổn định của chất lượng dây nịt nam. Điều này được thực hiện trước khi cáp được hàn vào đầu nối.
Thứ hai, dây dẫn bên ngoài cáp được hàn vào vỏ kết nối, dây dẫn bên ngoài cáp được kết nối điện với bảng PCB thông qua đầu nối để có được đặc tính nối đất tốt.

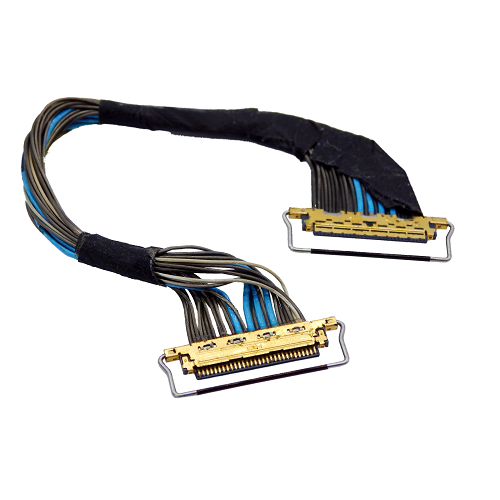

5.Nhật Bản I-PEX | CABLINE ®- CA/20633 series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt đồng trục khai thác sản phẩm hình ảnh vật lý (hình ảnh chỉ để tham khảo):
6.Nhật Bản I-PEX | CABLINE ®- CA/20633 series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt cùng trục khai thác Sản phẩm này nhà sản xuất/người bán:
Mạng lưới sản phẩm điện tử 3W - Sản xuất/Bán hàng [Nhật Bản I-PEX | CABLINE] ®- CA/20633 series | 10P/12P/20P/30P/40P/50P/60P cực kỳ tốt đồng trục khai thác "và tất cả các sản phẩm kết nối trong danh sách số liệu/mô hình kết nối được sử dụng; Nếu bạn muốn mua hoặc tìm hiểu những gì kết nối | khai thác dây | giải pháp sản phẩm cáp chúng tôi có thể cung cấp, chào mừng bạn liên hệ với chúng tôi theo cách dưới đây.
