Sản xuất I-PEX | CABLINE ®- UM/20877 Series | 30P/40P cực kỳ tốt đồng trục khai thác

I-PEX|CABLINE ®- UM/20877 series | 30P/40P cực kỳ tốt khai thác đồng trục được sản xuất bởi I-PEX Corporation: 0.4 mm pitch, 90 độ output dọc rút cực kỳ tốt kết nối đồng trục với EMC che chắn và cơ học khóa, cabline ®- UM/20877 kết nối cực kỳ tốt và cực kỳ tốt (AWG): #38 #40 #42 #44 #46 kết hợp dây nịt.
1.Nhật Bản I-PEX | CABLINE ®- Thông số kỹ thuật và tính năng kết nối và hình ảnh được sử dụng bởi loạt UM/20877 | 30P/40P cực kỳ tốt cùng một trục:
0,4 mm Pitch 90 độ Dây cắm thẳng đứng Rút tiền cực kỳ tốt Kết nối đồng trục với EMC Shield và Khóa cơ khí
ZenShield ® Thiết kế mặt đất đầy đủ và đa điểm để ngăn chặn rò rỉ EMI một cách hiệu quả
Nắp khóa cơ khí cung cấp khả năng giữ cao
Độ tin cậy cao
Khoảng cách tiếp xúc (mm): 0,400
Height: 2.35 Max (2.20 Nom.) ,
Số pin có sẵn: 30 40
Đồng trục cực tốt (AWG): #38 #40 #42 #44 #46
Loại nhúng: Dọc

2.Nhật Bản I-PEX | CABLINE ®- UM/20877 Series | 30P/40P Danh sách các số kết nối/mô hình được sử dụng cho các chùm đồng trục cực tốt:

3.Nhật Bản I-PEX | CABLINE ®- Sơ đồ tham khảo sơ đồ cấu trúc đồng trục cực kỳ tốt/đường kính đường dây được sử dụng bởi loạt UM/20877 | 30P/40P cực kỳ tốt:
4.Nhật Bản I-PEX | CABLINE ®- Mô tả ngắn gọn về quy trình sản xuất khai thác đồng trục cực tốt UM/20877 Series | 30P/40P:
Quy trình chính để chuẩn bị khai thác dây:
4.1: Chuẩn bị lắp ráp cáp
4.2: Lắp ráp cáp vào lắp ráp cơ thể nam và hàn dây trần vào thiết bị đầu cuối tín hiệu nam
4.3: Lắp ráp khóa định vị (hoặc khóa) các bộ phận nam
4.4: Bao gồm nhà ở nam, hàn các khu vực cần thiết để hoàn thành khai thác nam
Đầu tiên, tiền xử lý cực kỳ tốt cùng trục để tạo điều kiện lắp ráp khai thác dây. Cáp được xử lý trước được gọi là cáp lắp ráp. Tiền xử lý này đơn giản hóa quá trình hàn cáp cho đầu nối và cải thiện sự ổn định của chất lượng dây nịt nam. Điều này được thực hiện trước khi cáp được hàn vào đầu nối.

Thứ hai, dây dẫn bên ngoài cáp được hàn vào vỏ kết nối, dây dẫn bên ngoài cáp được kết nối điện với bảng PCB thông qua đầu nối để có được đặc tính nối đất tốt.

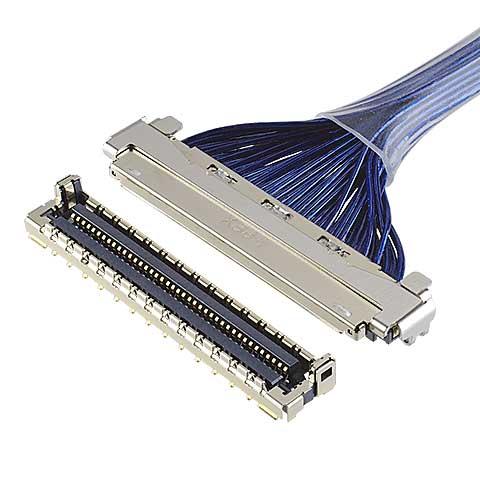

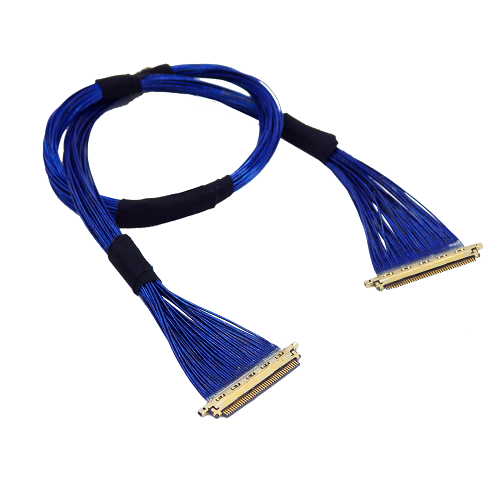

5.Nhật Bản I-PEX | CABLINE ®- UM/20877 series | 30P/40P cực kỳ tốt đồng trục khai thác sản phẩm hình ảnh vật lý (hình ảnh chỉ để tham khảo):

6.Nhật Bản I-PEX | CABLINE ®- UM/20877 series | 30P/40P cực kỳ tốt cùng trục bó Sản phẩm này sản xuất/người bán:
Mạng lưới sản phẩm điện tử 3W - Sản xuất/Bán hàng [Nhật Bản I-PEX | CABLINE] ®- UM/20877 series | 30P/40P cực kỳ tốt dây đồng trục khai thác&tất cả các sản phẩm kết nối trong danh sách các số/mô hình kết nối được sử dụng; Nếu bạn muốn mua hoặc tìm hiểu những gì kết nối | khai thác dây | giải pháp sản phẩm cáp chúng tôi có thể cung cấp, chào mừng bạn liên hệ với chúng tôi theo cách dưới đây.
