I-PEX|CABLINE ®- CA II/20680 Series | 20P/30P/40P/50P cực kỳ tốt khai thác đồng trục được sản xuất bởi I-PEX Corporation: thiết kế được che chắn đầy đủ với khóa cơ học, truyền dữ liệu tốc độ cao (20 Gbps/lane), khoảng cách 0,4 mm, cắm ngang, CABLINE ®- CA II/20680 loạt cực kỳ tốt cùng trục nối với cực kỳ tốt cùng trục (AWG): #38 #40 #42 #44 #46 dây nịt kết hợp.
1.Nhật Bản I-PEX | CABLINE ®- CA II/20680 series | 20P/30P/40P/50P cực kỳ tốt cùng trục chùm sử dụng thông số kỹ thuật và tính năng kết nối và hình ảnh:
Thiết kế được che chắn đầy đủ với khóa cơ học, truyền dữ liệu tốc độ cao (20 Gbps/lane), khoảng cách 0,4 mm, đầu nối đồng trục cực tốt cho cắm và rút tiền ngang
ZenShield ® Thiết kế mặt đất đầy đủ và đa điểm để ngăn chặn rò rỉ EMI một cách hiệu quả
Khóa cơ khí ngăn chặn các kết nối không hoàn toàn nhúng và rơi ra
Tốc độ truyền tải cao, lý tưởng cho các ứng dụng Thunderbolt 3 (20 Gbps/lane)
Khoảng cách tiếp xúc (mm): 0,400
Height: 1.10 Max
Số pin có sẵn: 20 30 40 50
Đồng trục cực tốt (AWG): #38 #40 #42 #44 #46
Loại nhúng: Ngang
2.Nhật Bản I-PEX | CABLINE ®- CA II/20680 Series | 20P/30P/40P/50P Danh sách số mô hình kết nối được sử dụng cho các chùm trục cực tốt:
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 20 | 20679-020T-01 | |
| 30 | 20679-030T-01 | ||
| 40 | 20679-040T-01 | ||
| 50 | 20679-050T-01 | ||
| Plug parts | PLUG HOUSING | 20 | 20680-020T-01 |
| 30 | 20680-030T-01 | ||
| 40 | 20680-040T-01 | ||
| 50 | 20680-050T-01 | ||
| PLUG SHELL | 20 | 3204-0201 | |
| 30 | 3204-0301 | ||
| 40 | 3204-0401 | ||
| 50 | 3204-0501 | ||
| PLUG LOCK BAR | 20 | 20681-020T-01 | |
| 30 | 20681-030T-01 | ||
| 40 | 20681-040T-01 | ||
| 50 | 20681-050T-01 | ||
| RECEPTACLE | 20 | 20682-020E-02 | |
| 30 | 20682-030E-02 | ||
| 40 | 20682-040E-02 | ||
| 50 | 20682-050E-02 | ||
3.Nhật Bản I-PEX | CABLINE ®- Sơ đồ tham khảo sơ đồ cấu trúc đồng trục cực kỳ tốt/đường kính đường kính đường dây được sử dụng bởi các chùm đồng trục cực kỳ tốt của CA II/20680 Series | 20P/30P/40P/50P:
4.Nhật Bản I-PEX | CABLINE ®- CA II/20680 series | 20P/30P/40P/50P cực kỳ tốt đồng trục khai thác quá trình sản xuất tóm tắt:
Quy trình chính để chuẩn bị khai thác dây:
4.1: Chuẩn bị lắp ráp cáp
4.2: Lắp ráp cáp vào lắp ráp cơ thể nam và hàn dây trần vào thiết bị đầu cuối tín hiệu nam
4.3: Lắp ráp khóa định vị (hoặc khóa) các bộ phận nam
4.4: Bao gồm nhà ở nam, hàn các khu vực cần thiết để hoàn thành khai thác nam
Đầu tiên, tiền xử lý cực kỳ tốt cùng trục để tạo điều kiện lắp ráp khai thác dây. Cáp được xử lý trước được gọi là cáp lắp ráp. Tiền xử lý này đơn giản hóa quá trình hàn cáp cho đầu nối và cải thiện sự ổn định của chất lượng dây nịt nam. Điều này được thực hiện trước khi cáp được hàn vào đầu nối.
Thứ hai, dây dẫn bên ngoài cáp được hàn vào vỏ kết nối, dây dẫn bên ngoài cáp được kết nối điện với bảng PCB thông qua đầu nối để có được đặc tính nối đất tốt.

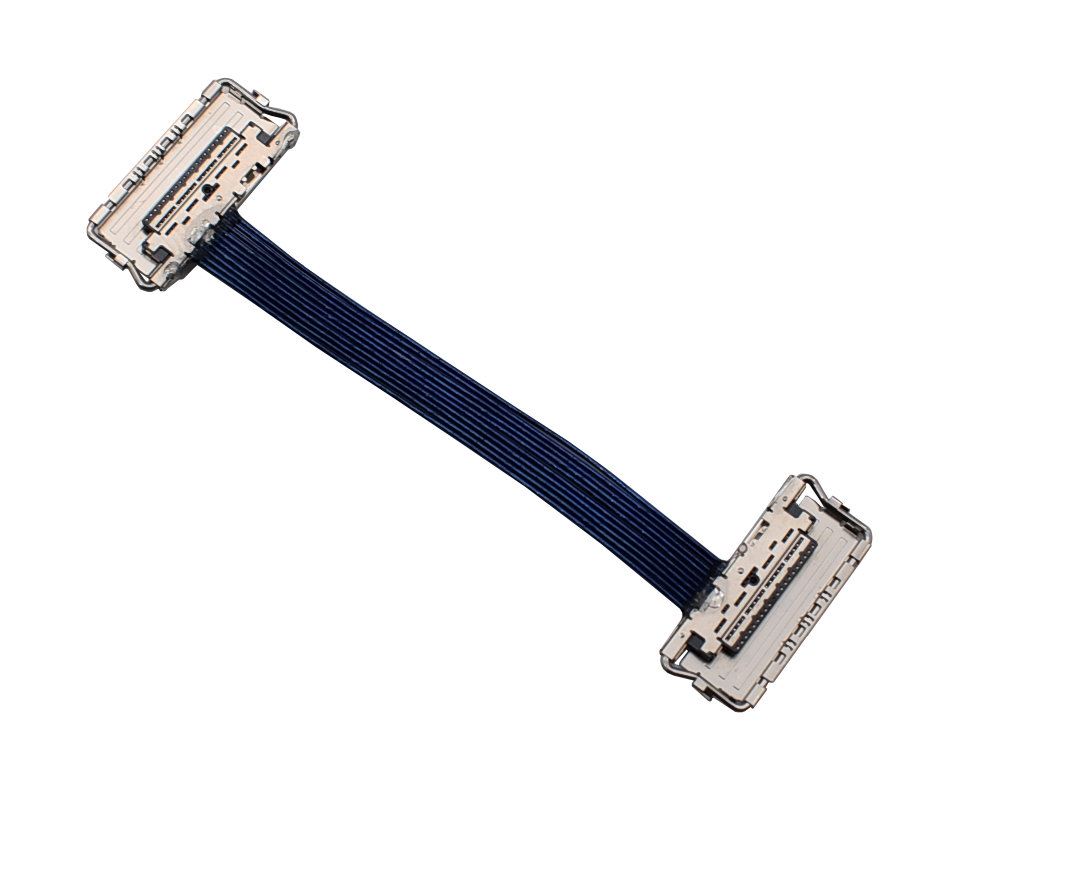

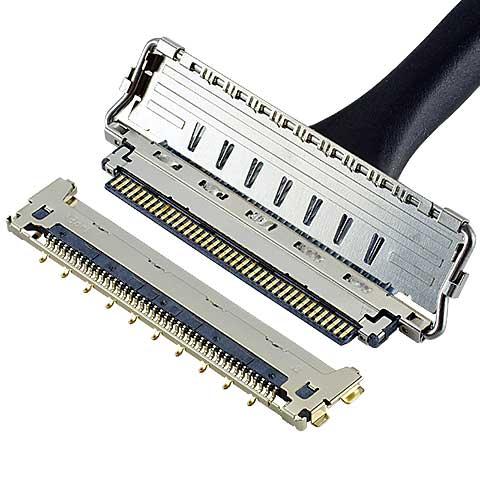

5.Nhật Bản I-PEX | CABLINE ®- CA II/20680 series | 20P/30P/40P/50P cực kỳ tốt đồng trục khai thác sản phẩm hình ảnh vật lý (hình ảnh chỉ để tham khảo):
6.Nhật Bản I-PEX | CABLINE ®- CA II/20680 series | 20P/30P/40P/50P cực kỳ tốt cùng trục bó Sản phẩm này nhà sản xuất/người bán:
Mạng lưới sản phẩm điện tử 3W - Sản xuất/Bán hàng [Nhật Bản I-PEX | CABLINE] ®- CA II/20680 series | 20P/30P/40P/50P cực kỳ tốt dây đồng trục khai thác&tất cả các kết nối sản phẩm trong danh sách các số liệu/mô hình kết nối được sử dụng; Nếu bạn muốn mua hoặc tìm hiểu những gì kết nối | khai thác dây | giải pháp sản phẩm cáp chúng tôi có thể cung cấp, chào mừng bạn liên hệ với chúng tôi theo cách dưới đây.
