I-PEX|CABLINE ®- VS II/20847 Series | 20P/30P/40P cực kỳ tốt khai thác đồng trục được sản xuất bởi I-PEX Corporation: Full Shield, đi kèm với khóa cơ khí, thích hợp cho truyền dữ liệu tốc độ cao (20 Gbps/lane), 0,5 mm pitch, ngang cắm, cabline ®- VS II/20847 kết nối cực kỳ tốt và cực kỳ tốt cùng trục (AWG): #36 #38 #40 #42 #44 #46 kết hợp dây nịt.

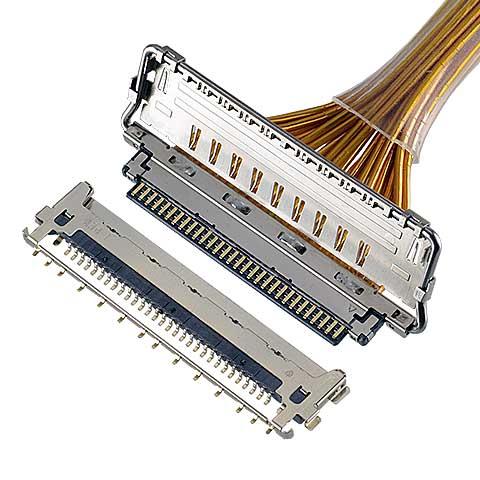

1.Nhật Bản I-PEX | CABLINE ®- VS II/20847 series | 20P/30P/40P cực kỳ tốt cùng trục sử dụng thông số kỹ thuật và tính năng kết nối và hình ảnh:
Được bảo vệ đầy đủ với khóa cơ khí riêng cho truyền dữ liệu tốc độ cao (20 Gbps/lane), khoảng cách 0,5 mm, đầu nối trục cực kỳ tốt
ZenShield ® Thiết kế mặt đất đầy đủ và đa điểm để ngăn chặn rò rỉ EMI một cách hiệu quả
Khóa cơ khí ngăn chặn các kết nối không hoàn toàn nhúng và rơi ra
Tốc độ truyền tải cao, lý tưởng cho các ứng dụng Thunderbolt 3 (20 Gbps/lane)
Khoảng cách tiếp xúc (mm): 0,500
Height: 1.20 Max
Số pin có sẵn: 20 30 40
Đồng trục cực tốt (AWG): #36 #38 #40 #42 #44 #46
Loại nhúng: Ngang
2.Nhật Bản I-PEX | CABLINE ®- VS II/20847 Series | 20P/30P/40P Danh sách số mô hình kết nối được sử dụng cho các chùm trục cực tốt:
| Part Number Description | Pin count | Part Number | |
| PLUG FOR CABLE ASSEMBLY | 20 | 20846-020T-01 | |
| 30 | 20846-030T-01 | ||
| 40 | 20846-040T-01 | ||
| Plug parts | PLUG HOUSING | 20 | 20847-020T-01 |
| 30 | 20847-030T-01 | ||
| 40 | 20847-040T-01 | ||
| PLUG SHELL | 20 | 3427-0201 | |
| 30 | 3427-0301 | ||
| 40 | 3427-0401 | ||
| PLUG LOCK BAR ASSEMBLY | 20 | 20848-020T-01 | |
| 30 | 20848-030T-01 | ||
| 40 | 20848-040T-01 | ||
| RECEPTACLE | 20 | 20849-020E-01 | |
| 30 | 20849-030E-01 | ||
| 40 | 20849-040E-01 | ||

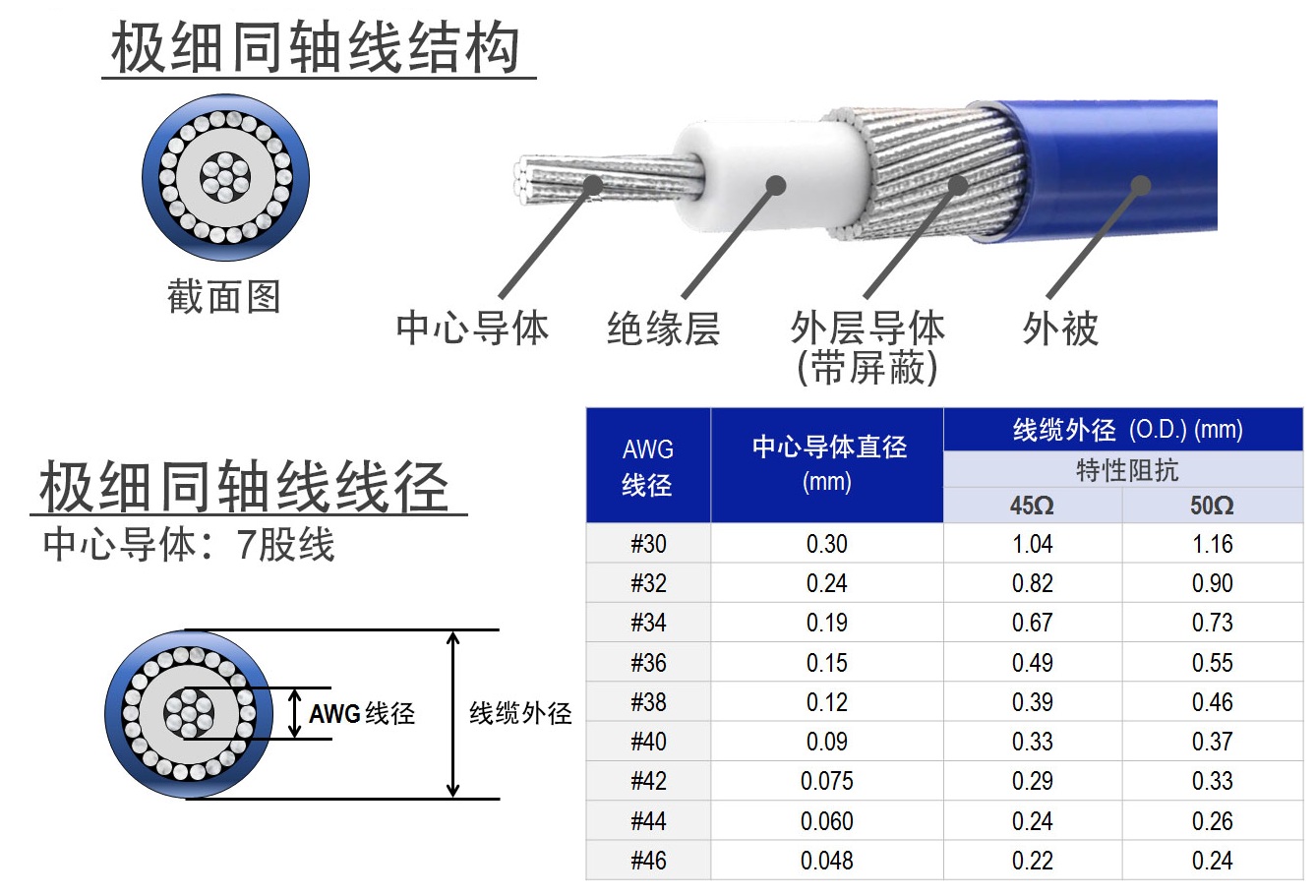

3.Nhật Bản I-PEX | CABLINE ®- VS II/20847 Series | 20P/30P/40P Cấu trúc cùng trục cực kỳ tốt/Đường kính đường dây được sử dụng bởi chùm tia cùng trục cực kỳ tốt:
4.Nhật Bản I-PEX | CABLINE ®- VS II/20847 series | 20P/30P/40P cực kỳ tốt đồng trục khai thác quá trình sản xuất tóm tắt:

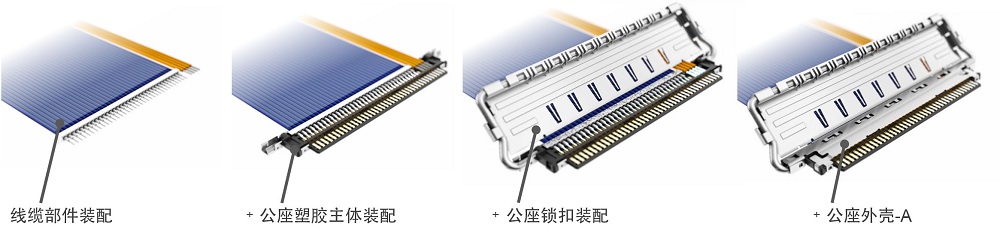

Quy trình chính để chuẩn bị khai thác dây:

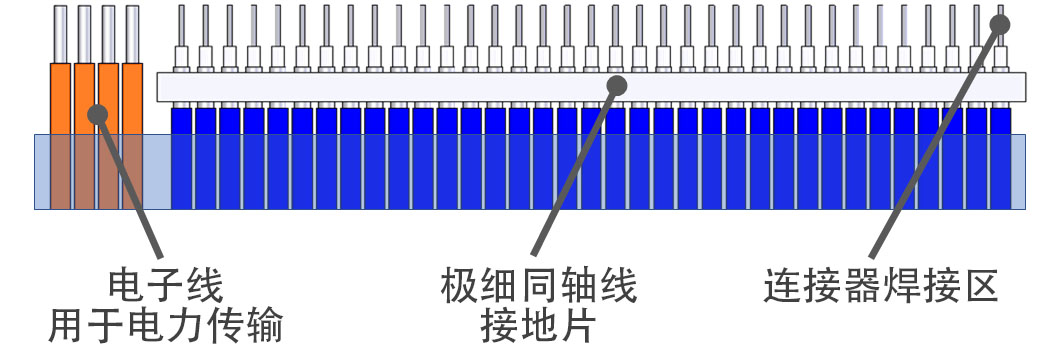

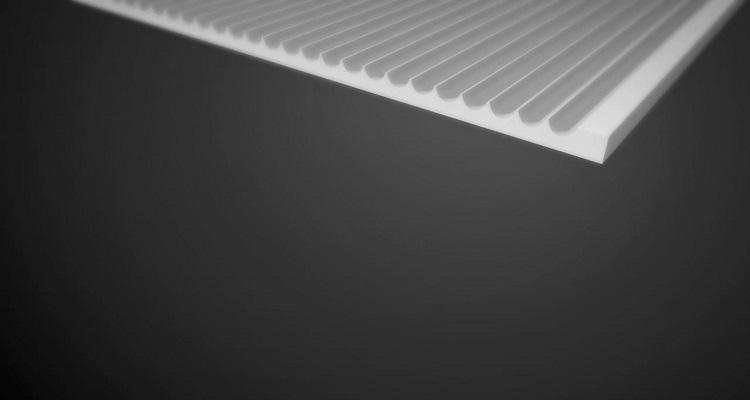

4.1: Chuẩn bị lắp ráp cáp
4.2: Lắp ráp cáp vào lắp ráp cơ thể nam và hàn dây trần vào thiết bị đầu cuối tín hiệu nam
4.3: Lắp ráp khóa định vị (hoặc khóa) các bộ phận nam
4.4: Bao gồm nhà ở nam, hàn các khu vực cần thiết để hoàn thành khai thác nam
Đầu tiên, tiền xử lý cực kỳ tốt cùng trục để tạo điều kiện lắp ráp khai thác dây. Cáp được xử lý trước được gọi là cáp lắp ráp. Tiền xử lý này đơn giản hóa quá trình hàn cáp cho đầu nối và cải thiện sự ổn định của chất lượng dây nịt nam. Điều này được thực hiện trước khi cáp được hàn vào đầu nối.
Thứ hai, dây dẫn bên ngoài cáp được hàn vào vỏ kết nối, dây dẫn bên ngoài cáp được kết nối điện với bảng PCB thông qua đầu nối để có được đặc tính nối đất tốt.
5.Nhật Bản I-PEX | CABLINE ®- VS II/20847 series | 20P/30P/40P cực kỳ tốt đồng trục khai thác sản phẩm hình ảnh hiện vật (hình ảnh chỉ để tham khảo):
5.Nhật Bản I-PEX | CABLINE ®- VS II/20847 series | 20P/30P/40P cực kỳ tốt cùng trục khai thác Sản phẩm này nhà sản xuất/người bán:
Mạng lưới sản phẩm điện tử 3W - Sản xuất/Bán hàng [Nhật Bản I-PEX | CABLINE] ®- VS II/20847 series | 20P/30P/40P cực kỳ tốt dây đồng trục khai thác&tất cả các kết nối sản phẩm trong danh sách các số/mô hình sử dụng kết nối; Nếu bạn muốn mua hoặc tìm hiểu những gì kết nối | khai thác dây | giải pháp sản phẩm cáp chúng tôi có thể cung cấp, chào mừng bạn liên hệ với chúng tôi theo cách dưới đây.
