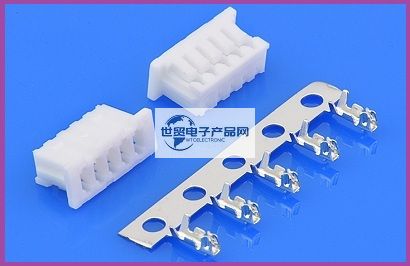

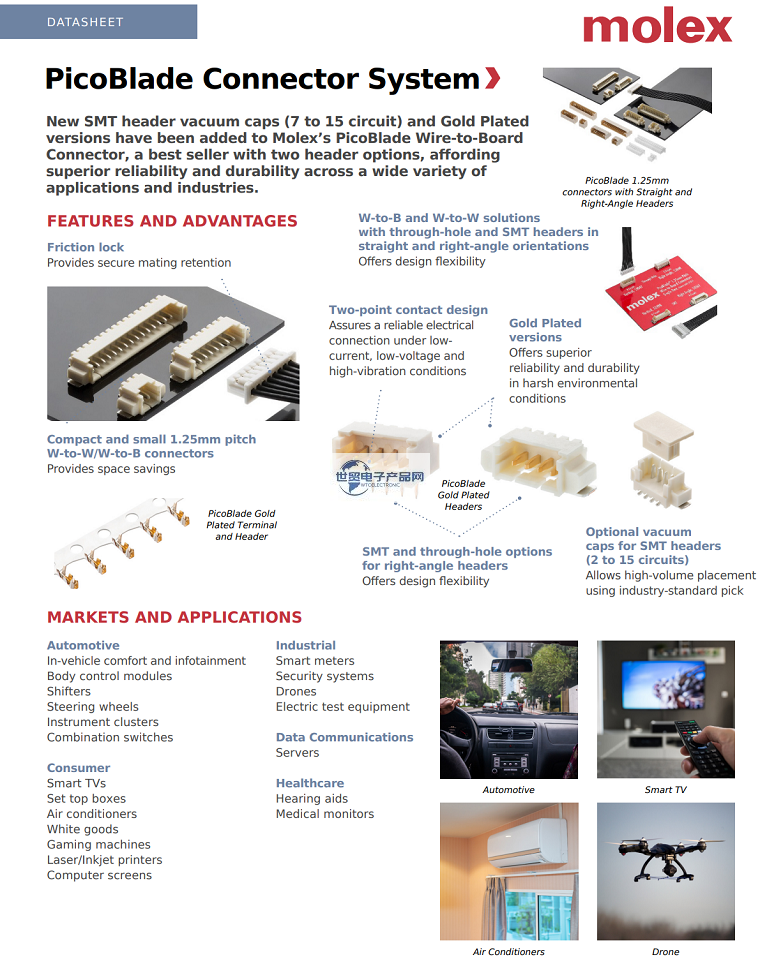

Tương thích/Thay thế Molex | Đầu nối Molex | Đầu nối Molex | Đầu nối Molex 51021 Dòng 2P~16P | Sản phẩm đầu nối WTB 1.25mm Pitch là một: Đầu nối dây đến bảng 1.25mm Pitch với thiết kế tiếp điểm hai điểm đáng tin cậy và khóa ma sát; Hệ thống kết nối PicoBlade sử dụng thiết kế tiếp xúc hai điểm để đạt được kết nối điện đáng tin cậy và khóa ma sát để đảm bảo duy trì kết nối; Mạ vàng cung cấp độ tin cậy và độ bền vượt trội; Các tính năng và lợi ích chính của nó là: nhỏ gọn 1.25mm pitch W đến W/W đến B kết nối: tiết kiệm không gian, đèn flash và 0.38 μ m phiên bản mạ vàng: có thể cung cấp độ tin cậy và độ bền vượt trội trong điều kiện môi trường khắc nghiệt, giải pháp W đến B và W đến W, giá đỡ kim SMT với lỗ thẳng và hướng góc phải: cung cấp thiết kế linh hoạt, thiết kế tiếp xúc hai điểm: đảm bảo kết nối điện đáng tin cậy trong điều kiện hiện tại thấp, điện áp thấp và rung cao, khóa ma sát: cung cấp độ bền chèn an toàn, Bìa chân không tùy chọn cho giá đỡ kim dọc SMT: cho phép tải khối lượng lớn bằng cách sử dụng vòi phun chọn tiêu chuẩn công nghiệp; Khoảng cách: 1.25mm, thay thế có sẵn Pin Bit: 2~16P, màu sản phẩm: trắng, vật liệu sản phẩm: PA66 UL94V-0/C5191, dây áp dụng: AWG # 28~32. [Mạng sản phẩm điện tử 3W cung cấp đầu nối Molex | Molex | Đầu nối Molex | Đầu nối Molex | Đầu nối 51021 Dòng 2P~16P | Đầu nối WTB 1.25mm Pitch Nam Nữ thay thế]
------------------------------------------------------------------------------------------------
1, Tương thích/Thay thế Molex | Đầu nối Molex | Đầu nối Morse | Đầu nối sê-ri 51021 2P~16P | Đầu nối WTB 1.25mm Pitch Nam Nữ Thông số kỹ thuật liên quan đến sản phẩm:
| REFERENCE INFORMATION： | MECHANICAL： |
| Packaging: Reel (Terminal) | Crimp Terminal Insertion Force (max.): 4.9N |
| Embossed (SMT Header Assembly) | Crimp Terminal Retention to Housing (min.): 4.9N |
| Tray (Through Hole Header Assembly) | Mating Force(1st): 19.6N (2 Circuit W to B) |
| Bag (Receptacle Housing) | 24.5N (2 Circuit W to W) |
| Designed In: Millimeters | Unmating Force (1st): 2.8N (2 Circuit) |
| RoHS: Yes | Durability: 30 Cycles |
| PHYSICAL | ELECTRICAL： |
| Housing: | Voltage (max.): 125V |
| Receptacle − PBT (51021) | Current (max.): 2.5A at 2 Circuit/26 AWG |
| Header − PA66 (53047/53048 /through hole), | Contact Resistance (max.): 20 Milliohms |
| PA46 (53261/53398 /SMT) | Dielectric Withstanding Voltage: 250V AC |
| Contact: Phosphor, Bronze for crimp terminal, | Insulation Resistance (min.): 100 Megaohms |
| through hole header and SMT header | Operating Temperatures: |
| Plating: | -40 to +105˚C (53398/53261) |
| Contact Area — Gold plated in ffash for crimp | -40 to +85˚C (53047/53048) |
| terminal, through hole header and SMT | |
| headers | |
| — Tin plated for crimp terminal, through hole | |
| header and SMT header | |
| Underplating — Nickel for gold plated crimp | |
| terminals, headers and Tin plated | |
| 53261/53398 | |
| SMT headers |
