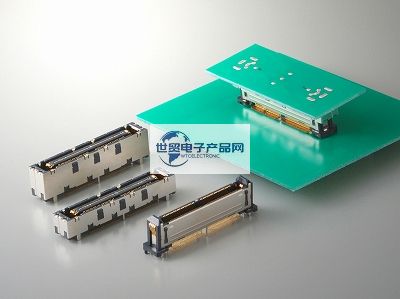

JAE | Đầu nối JAE | Đầu nối PCI Express 0,5 mm dòng WD2 của Avionics Nhật Bản là: Bằng cách giảm cấu trúc số lượng chân cắm, độ dài theo hướng bước răng được giảm xuống còn 2/3 và độ sâu cũng được giảm thiểu, điều này sẽ giúp ích cho trật tự để tiết kiệm không gian lắp đặt cho khách hàng, nó được thiết kế đặc biệt cho truyền dẫn nối tiếp tốc độ cao như PCI Express và Display Port.Thanh nối đất ở phía ổ cắm được sử dụng cho các biện pháp đối phó ESD (phóng tĩnh điện).Có nhiều chiều cao giao phối và các góc để lựa chọn và cao độ Chiều dài của ray dẫn hướng phù hợp theo hướng là 1,3 mm và chiều dài theo hướng ngang là 1,2 mm, 4pos. (2 cặp) dùng để kết nối nguồn điện trong khu vực dẫn hướng, công suất hiện tại của mỗi cặp là 10a, tổng cộng 20a, có thể tráo đổi nóng hai hàng; tính năng chính của nó là: đầu nối đế cắm tương thích với PCI Express.
1. Đầu nối JAE|JAE|Đầu nối PCI Express 0,5 mm của Avionics Nhật Bản dòng WD2 chi tiết thông số kỹ thuật sản phẩm chính:
| Number of Positions | 100, 144 pos. |
| Contact Pitch | 0.5 mm |
| Operating Temperature Range | -40 deg. C to 85 deg. C |
| Rated Current | 0.5/ terminal, contacts for power 10 A/ pair |
| Contact Resistance | 190 milliohm max. |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Durability Mating Cycles | 10000 times |
------------------------------------------------------------------------------------------------
2. Japan JAE | Đầu nối JAE | Japan Avionics WD2 series 0,5 mm của đầu nối PCI Express số vật liệu/model chính:
| Product Name | Features | Number of Positions |
| WD2F100WB3AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F100WB5AR400 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB1R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB2R250 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB3R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB4R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB5R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2M100WB1AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Plug | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2M144WB2R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Plug | 144 pos. (Signal terminal, +4 Power terminals) |
------------------------------------------------------------------------------------------------
3. Đầu nối JAE Nhật Bản--JAE|Đầu nối PCI Express WD2 dòng Avionics WD2 của Nhật Bản 0,5mm Người bán sản phẩm này:
Mạng sản phẩm điện tử 3W - Bán hàng đại lý [Đầu nối JAE Nhật Bản--JAE | Đầu nối PCI Express 0,5mm Pitch WD2 Series Avionics Nhật Bản] và tất cả các sản phẩm đầu nối (số vật liệu/mẫu) trong danh sách bảng ở mục 2; Nếu bạn muốn mua hoặc tìm hiểu về những giải pháp đầu nối | dây nịt | sản phẩm cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi qua các phương pháp dưới đây.
